罗茨鼓风机(真空型)的工作原理
罗茨鼓风机(真空型)(简称:鲁氏真空泵)是指泵内装有两个相反方向同步旋转的叶形转子,转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。
鲁氏真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验,所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。真空泵配件作为真空泵消音器,用于真空泵的噪声治理。
中文名 | 罗茨鼓风机(真空型) | 外文名 | The roots vacuum pump |
作用 | 真空泵的噪声治理 | 简称 | 鲁氏真空泵 |
应用领域 | 石油、化工、塑料、农药等 | 特点 | 启动快,耗功少,运转维护费用低等 |

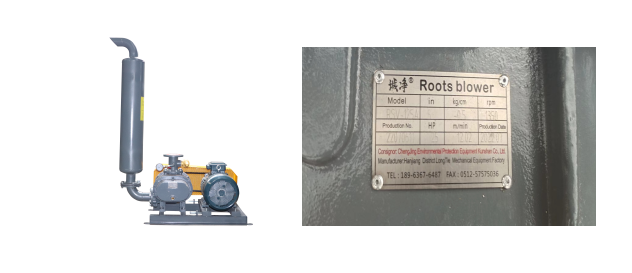

此图为诚净鲁氏真空泵的外形图,罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。 靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。
鲁氏真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵,此泵不可以单独抽气,前级需配油封、水环等可直排大气。

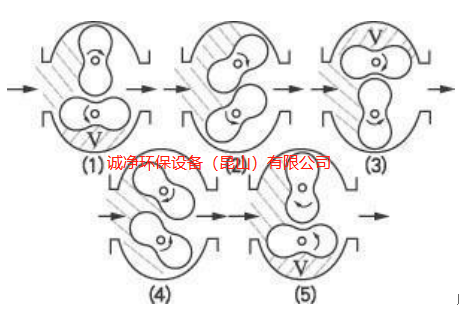

鲁氏真空泵原理图
它的结构和工作原理与罗茨鼓风机相似,工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触,间隙一般为0.1~0.8毫米;不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用率高,加工精度易于保证,故转子型线多用渐开线型。鲁氏真空泵的转速可高达3450~4100转/分;抽气速率为30~10000升/秒(1升=10-3米3);极限真空:单级为6.5×102帕,双级为1×103帕。
鲁氏真空泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高泵的jixian真空度,可将鲁氏真空泵串联使用。鲁氏真空泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。鲁氏真空泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。
